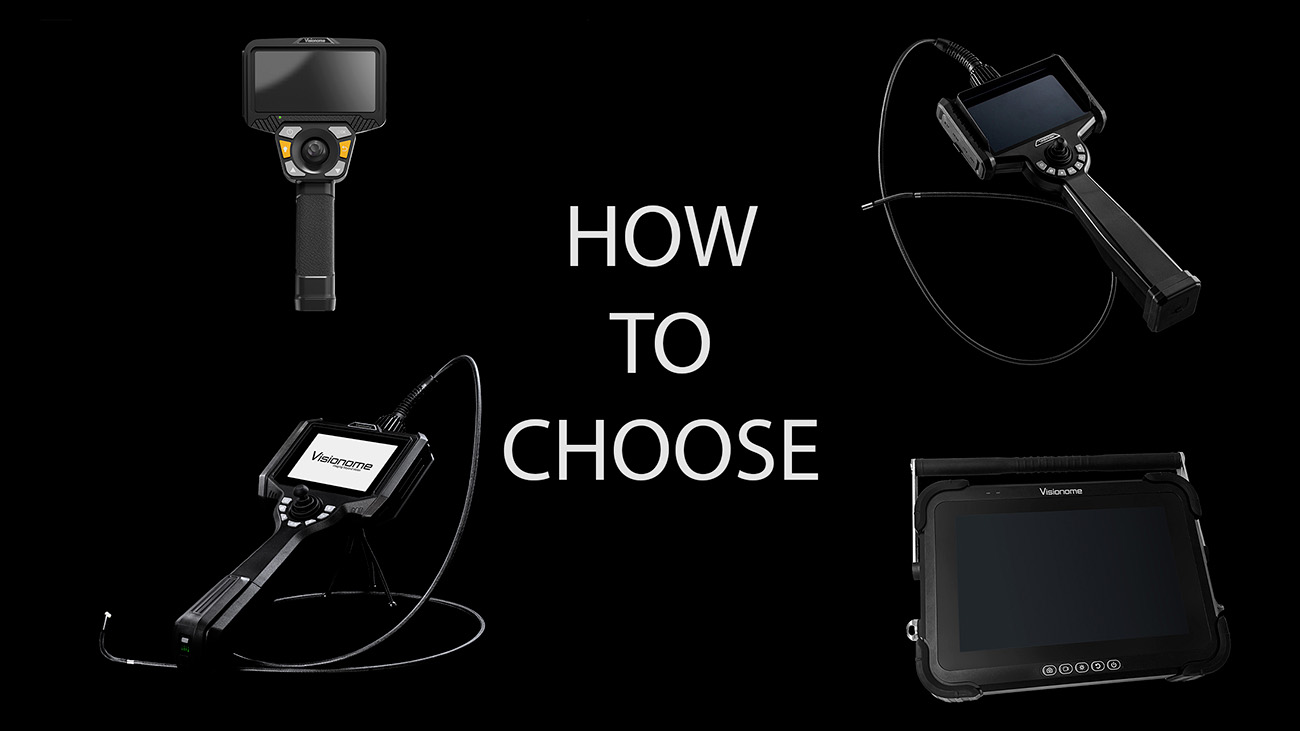

Opas endoskoopin hankintaan

Teollisuusendoskoopin hankinta vaikuttaa äkkiseltään suoraviivaiselta: tarvitaan vain kamera ja kaapeli. Asia ei kuitenkaan ole aivan niin yksinkertainen.

Endoskoopin tarkoitus on auttaa näkemään hankaliin paikkoihin, joihin ei normaalisti ole pääsyä. Tästä syystä hankinnassa onkin tarkoituksenmukaista keskittyä siihen, mihin kaapeli pystyy. Onko se tarpeeksi ohut? Onko se tarpeeksi pitkä? Kestääkö se ympäristön asettamat vaatimukset?

Kun olet varmistanut, että kaapeli täyttää tarpeesi, on hyvä siirtää katse muihin ominaisuuksiin, kuten valotehoon ja kuvanlaatuun. Tiesitkö, että valo on yksi merkittävimmistä kuvanlaatuun vaikuttavista tekijöistä?

Kaapeli

Muista, että kaapelin tulee päästä juuri sinne, minne haluat nähdä. Tähän tarvitaan lähes aina kaapeli, jonka päätä voit ohjata kohteessa haluamaasi suuntaan. Mikäli pää ei käänny, on enemmän kuin todennäköistä, ettei kamera päädy osoittamaan oikeaan suuntaan. Kääntyvä pää on siis ehdottomasti endoskoopin tärkeimpiä ominaisuuksia. Jos linssi ei pääse osoittamaan haluamaasi paikkaan, sitä ei korvaa minkäänlainen resoluutio tai valoteho, vaan laite on hyödytön.

Visionomen endoskoopit on varustettu ohjattavalla päällä – aivan ohuimpia kaapeleita lukuun ottamatta. Kun olet varmistanut ohjattavuuden, on tärkeää määritellä kaapelin pituus sekä ulkohalkaisijan maksimimitta.

Kaapelin pituudeksi kannattaa valita vain se mitta, jonka oikeasti tarvitset. Ylimääräistä pituutta ei kannata ottaa varmuuden vuoksi, sillä liian pitkä kaapeli on käytön aikana vain tiellä ja haitaksi. Myös vahinkojen riski kasvaa, jos ylimääräinen kaapeli pyörii edessä. Jos kaapelin täytyy kulkea mutkien läpi, ota halkaisijassa huomioon, että kääntyminen vaatii aina oman tilansa.

Valonlähde

Valonlähde on kriittinen tekijä: se paitsi valaisee tutkittavan kohteen, myös vaikuttaa suoraan kuvanlaatuun. Liian heikko valoteho lisää kuvan kohinaa, mikä puolestaan heikentää sen tarkkuutta. Visionomen valikoimasta löytyy kahdenlaisia valonlähteitä:

• Perinteinen LED (esim. FlexDuty): Koostuu useista pienistä LED-elementeistä, jotka on sijoitettu kaapelin kärkeen. Tämä on edullisin tapa toteuttaa valaistus, mutta se asettaa rajoituksia maksimikirkkaudelle, sillä jokainen LED tuottaa päällä ollessaan lämpöä. Ohuissa kaapeleissa valoteho heikkenee suorassa suhteessa, koska niihin mahtuu vähemmän ledejä.
• Valokuitu (FlexLumen, FlexLumen B, Zenora Split): Valokuidulla toteutettu LED-valaistus on huomattavasti perinteistä tehokkaampi. Tässä mallissa korkeatehoinen led sijoitetaan kaapelin alkupäähän, josta valo johdetaan valokuitua pitkin linssin kärkeen. Tässä toteutustavassa ledin tuottama lämpö ohjautuu erilliseen jäähdytyssiiliin, joten valo voi olla huomattavasti kirkkaampi ilman, että kaapelin kärki lämpenee lainkaan.

Koska endoskoopin linssit ovat huomattavan pieniä, myös valoa päätyy kennolle hyvin vähän. Siksi valotehon on oltava mahdollisimman tehokas.

Kuvan tarkkuus

Yleisesti kuvan tarkkuus mielletään samaksi asiaksi kuin megapikselit, mitä enemmän sitä parempi. Tämä ei kuitenkaan pidä täysin paikkaansa, sillä endoskoopin resoluutio koostuu kahdesta tekijästä: digitaalisesta resoluutiosta (megapikselit) ja optisesta resoluutiosta (linssi/optiikka).

• Digitaalinen resoluutio (erottelukyky) kertoo yksinkertaisesti sen, kuinka paljon yksityiskohtia kenno pystyy kohteesta tallentamaan. Se määrittää, kuinka tarkan kuvan kamera tuottaa ja kuinka paljon kuvaa voidaan suurentaa tai rajata ilman, että se muuttuu epäselväksi tai pikselöityneeksi.
• Optinen resoluutio on vähintään yhtä tärkeä tekijä, sillä suuri digitaalinen resoluutio ei automaattisesti takaa tarkkaa kuvaa. Kameran kenno voi olla täynnä megapikseleitä, mutta jos laitteen linssi ei pysty piirtämään valoa tarkasti, pikselit tallentavat vain sumeaa kuvaa. Linssien hionta on mikroskooppisen tarkkaa työtä, joten halvemmissa laitteissa ei todennäköisesti optinen resoluutio yllä vastaamaan digitaalista resoluutiota.

On myös huomattava, että endoskooppien kennot ovat huomattavan pieniä pinta-alaltaan verrattuna moniin muihin kameroihin, joten niihin ei pysty pikseleitä aivan rajattomasti lisäämään. Liika pikselitiheys aiheuttaa myös omat ongelmansa, yleensä lisääntyneen kohinan muodossa.

Muut ominaisuudet

Kun oikeanlainen kaapeli ja valonlähde ovat selvillä, on aika katsoa laitteen muita ominaisuuksia ja peilata niitä tarpeisiisi:

• Tarvitsetko luotettavaa työjuhtaa pitkäaikaisiin tarkastuksiin esimerkiksi teollisuuden kunnonvalvonnassa? FlexLumen on erinomainen valinta. Se tarjoaa tehokkaan valokuituvalaisun, nopeasti vaihdettavan akun, vankan rakenteen ja kirkkaudeltaan säädettävän 5 tuuman IPS-näytön.
• Tarvitsetko UV- tai infrapunavaloa esimerkiksi elektroniikka- tai elintarviketeollisuudessa? FlexLumen B on tähän oikea työkalu.
• Tarvitsetko erillisen näytön, jotta saat toisen kätesi vapaaksi työskentelyä varten? Zenora Split tarjoaa tässä kategoriassa ennennäkemättömän vastineen rahalle.
• Tarvitsetko mahdollisimman edullisen endoskoopin satunnaiseen käyttöön? FlexDuty on suosittu valinta esimerkiksi autokorjaamoilla ja rakennusalalla. Laitetta ei välttämättä tarvita päivittäin, mutta ohjattavan päänsä ansiosta se tarjoaa maksimaalisen hyödyn juuri silloin, kun tarve iskee.

Valitsitpa minkä mallin tahansa, olemme varmoja, että Visionome-endoskoopit hoitavat tarkastustarpeesi kunnialla – ilman, että sinun tarvitsee anella johtoryhmältä erillistä investointilupaa.
